一、产品简介

为了配合高校物理、测控、光电信息类等专业的“CCD应用技术”、“图像传感器应用技术”、“光电技术实验”等实验课程，我公司针对光电图像传感器领域及机器视觉领域为高校研制成这款综合性实验产品。该产品不仅可以使学生和老师直观的理解彩色和黑白线阵CCD的原理，而且还能够通过提供的软件和动手搭建实验器材使学生更进一步的了解线阵CCD的几种典型应用；更重要的是学生通过提供的二次开发包可以充分发挥自己的创造力,还可以扩展更多的开发性实验，真正的做到学以致用，对提高学生对CCD工作原理及其在实际应用上的认识和提高教师的教学质量都有积极的作用。

二 、 知识点

黑白线阵 CCD 驱动、彩色线阵 CCD 驱动、信号处理、

二值化、物体测量

三 、 涉及课程

模拟电子技术、数字电子技术、数字信号处理、微机原理及应用、单片机、软件技术基础、传感器原理、数字图像处理、光电检测技术

四、实验内容

1、线阵 CCD 驱动原理实验

（1）彩色/黑白线阵 CCD 工作原理与驱动波形观测

（2）彩色/黑白线阵 CCD 模拟输出信号的调整

（3）通过采集卡对彩色线阵 CCD 的模拟输出信号进行 A/D 转换和数据采集

2、彩色/黑白线阵 CCD 光路系统安装调试实验

3、通过软件浮动阈值对 CCD 的输出信号进行二值化处理

4、利用彩色/黑白线阵 CCD 对物体尺寸进行非接触的实时测量

5、利用彩色/黑白线阵 CCD 对物体的角度进行测量

6、利用彩色/黑白线阵 CCD 测量物体的振动

7、利用彩色/黑白线阵 CCD 识别一维条形码

8、利用彩色/黑白线阵 CCD 扫描物体的二维图像

9、利用线阵 CCD 进行锥度和锥角测量

10、扩展性实验

（1）通过提供的 CPLD 程序，学生可以了解 CPLD 对外围器件的控制

（2）编写线阵 CCD 的 A/D 数据采集程序

（3）编写程序来采集扩展相机的数字信号

（4）利用扩展相机并编写软件进行其他如尺寸测量等实验

五、实验配置

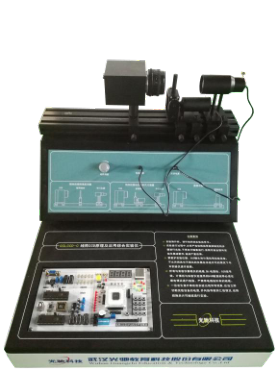

CCD 原理及应用实验仪、彩色线阵 CCD 相机、黑白线阵 CCD 相机、测试组件、线阵 CCD 上位机软件、实验讲义等。

备注：本实验系统可选配示波器、电脑，客户自行购买，亦可由我司代购，价格另计。
