一、产品简介

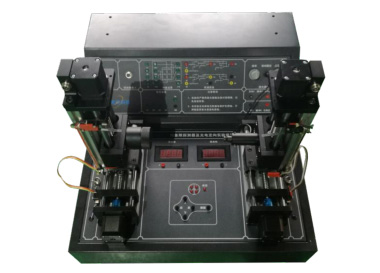

GCSXX-B 型四象限探测器及光电定向实验仪采用 650nm 激光器作为光源，四象限探测器作为光电探测接收器显示光源方向和强度，采用目前应用最广泛的一种光电定向方式---电子和差式原理，是可以直观、快速观测定位跟踪目标方位的光电定向装置。学生可以通过该系统了解四象限定向基本原理，并观测到红外可见光辐射到四象限探测器上的位置和强度变化。
本实验系统定向原理由两种方式完成：
1、硬件模拟定向，通过模拟电路进行坐标运算，运算结果通过数字表头进行显示，从而显示出定向坐标；
2、软件数字定向，通过 AD 转换电路对四象限输出数据进行采集处理，经过单片机运算处理，将数据传送到电脑，由上位机软件显示定向结果。
二 、 知识点
激光器驱动、四象限光电传感器、光电定向
三、 涉及课程
电路原理、模拟电子技术、信息处理基础、光电子技术、光电检测技术、软件技术基础
四、实验内容
1、系统组装调试实验
2、激光器（650nm）脉冲驱动实验
3、四象限探测器输出脉冲信号放大实验
4、四象限探测器输出脉冲信号展宽实验（采样保持）
硬件定向实验
5、由电阻构成的硬件和差运算电路实验
6、由运算放大器构成的硬件和差运算电路实验
7、坐标计算实验
软件定向实验
8、四象限探测器输出信号数据采集实验
9、上位机软件实验
五、实验配置
四象限探测器及光电定向实验仪、激光器组件、四象限探测器组件、上位机软件、实验讲义等。
备注：本实验系统可选配示波器、电脑，客户自行购买，亦可由我司代购，价格另计。
