一、产品简介

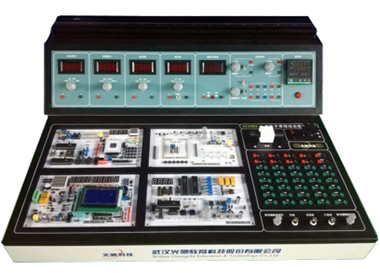

GCZHKC-B 型光电子课程综合实训平台由光学组件、仪表显示单元、电源驱动单元、光电传感器信号调理单元、各种不同光电传感器组件、各种不同应用的电路单元以及数据采集系统等构成。本实验平台功能强大，各种测试应用模块丰富，基本囊括了光电子专业基础实验课程内容，系统可开设光电子技术实验、CCD测试与应用类实验、单片机开发实

验、CPLD 开发实验以及虚拟仪器开发实验。光电子专业基础课实验的主要内容为光电传感器原理及其特性参数的测量、典型应用，并利用光电传感器构成各种非接触测量，内容丰富。CCD 测试与应用类实验也非常丰富，包括线阵 CCD 和面阵 CCD 工作原理类实验，利用 CCD 进行检测方面的应用实验，图像处理实验等丰富的实验内容。该实训平台的模块丰富，拓展空间巨大，可作为相关专业的课程设计与毕业设计平台，有利于学生深入理解基础理论，全面掌握综合技能，使所学知识得到系统锻炼。提供大量的开放性实验教

学内容，加强实践研究与应用开发工作的进展。有利于培养学生独立思考与创新思维，提高科研工程能力。

二 、 知识点

半导体光源、光敏电阻、光电二极管、光电三极管、硅光电池、光电倍增管、热敏电阻、热释电传感器、光电耦合器、PSD 传感器、四象光电限传感器、光电检测、线阵 CCD面阵 CCD、图像处理、LED 光源

三 、 涉及课程

光电子技术、光谱学、光电检测技术、发光学、光电器件技术、电路原理、模拟电子技术、单片机、CPLD、CCD 应用技术、图像处理与显示技术、虚拟仪器

四、实验内容

光电技术类实验：

1、半导体光源（LD、LED）光辐射照度参数测量

2、光敏电阻特性参数及测量

3、光敏电阻的变换电路

4、光电二极管的特性参数及测量

5、光电二极管变换电路实验

6、光电三极管的特性参数及测量

7、光电三极管变换电路实验

8、硅光电池的特性参数及测量

9、硅光电池变换电路实验

10、PIN 光电二极管的特性参数及测量

11、PIN 光电二极管变换电路实验

12、光电倍增管特性参数及测量

13、光电倍增管测量微弱光实验

14、APD 光电二极管的特性参数及测量

15、APD 光电二极管变换电路实验

16、色敏光电二极管的特性参数及测量

17、色敏光电二极管变换电路实验

18、热敏器件特性测试实验

19、热敏器件变换电路实验

20、热释电探测器实验

21、光电耦合器特性参数的测量及应用实验

22、PSD 位置传感器实验

23、四象限光电传感器实验

24、线阵 CCD 原理实验

25、光电照明灯控制实验

26、LED 光谱特性测试实验（需单独配光谱仪）

27、LED 辐射强度空间分布特性及半角测试实验

28、LED 伏安特性测试实验

29、LED 角度特性测试实验

30、LED 的 I-P 特性测试实验

31、LED 的 I-T 特性测试实验

32、LED 的 P-T 特性测试实验

33、太阳能电池实验

34、光电测距实验

35、微弱光信号发生与检测实验

36、光调制解调实验

37、CPLD 设计实验（单色点阵屏显示、段码管驱动、交通灯控制）

38、单片机相关实验（AD、DA、键盘输入）

39、虚拟仪器开发实验

D CCD  技术类实验（含线阵 D CCD  和彩色面阵  CCD ）：

1、线阵 CCD 驱动原理实验

（1）驱动频率调节实验

（2）积分时间调节实验

（3）输出信号观测实验

2、线阵 CCD 光路系统安装调试实验

3、线阵 CCD 输出信号处理实验

4、硬件二值化处理实验

5、线阵 CCD 测径实验

6、线阵 CCD 的 USB 数据采集实验

7、软件二值化处理实验

8、开发性实验部分

（1）线阵 CCD 驱动系统设计

（2）线阵 CCD 输出信号处理系统设计

（3）线阵 CCD 数据采集系统设计

（4）测量物体外形尺寸的应用

9、面阵 CCD 原理实验

10、面阵 CCD 驱动实验

11、面阵 CCD 数据采集实验

12、图像增强及清晰处理实验

13、图像空间变换实验

14、图像信息点运算实验

15、图像边缘检测及二值形态学操作实验

16、尺寸测量实验

17、图像分割及图像处理实验

18、颜色识别实验

19、面阵 CCD 实物扫描及实物投影

五 、实验配置

光电子课程综合实训平台台体自带光学导轨；各种光电器件组件包括光敏电阻、光电二三极管、硅光电池、PIN 光电二极管、APD 光电二极管、色敏光电二极管、光电倍增管、热敏器件、热释电组件、PSD 组件、四象限传感器组件、LED 光源组件、太阳能电池组件、光电探测光路组件、线阵 CCD组件、面阵 CCD 组件；光学滑座及支架；实验软件包括线阵 CCD 图像处理软件、面阵 CCD 图像处理软件、四象限目标定位软件、PSD 位置测量软件等。

备注：本实验平台我司提供 加强型配置，该配置另含电脑、示波器、光谱仪及配套软件，价格另计。
