电磁场与电磁波综合实验平台
（TLS-EmWLab-216）
一、平台特点
支持适合多学科实验设计系统平台，使本科生和究生能够通过自主设计不同感应器和天线，验证自己设计思想；建立电磁场无线技术实验室，对全校研究生、本科生开设一系列“电磁场与波”、“微波技术与测量”、“天线”、“电磁兼容”等相关课程实验，突出设计类、综合类，兼备验证类相关实验，提高学生设计动手能力，适应卓越工程师认证计划；实验内容突出设计性、综合性，覆盖验证性和演示性实验，支撑学生开展相关设计类的创新挑战性实验，并可作为本科毕业设计平台，并针对研究生个性化项目设计的验证性实验发挥更高的效能。
该系统注重一系列趣味性实验过程，能最大限度调动激发学生自主学习知识的自觉性，以完成对重点知识点理解和运用为目的，培养学生创新能力，支持老师高效率开发和开展“电磁场与无线技术”核心课程群相关创新实验。
1、 巧妙运用麦克斯韦方程的工程应用技术，采用特制的无源发光电磁波感应器，使抽象的“电磁波”看得见、摸得着，电波传播眼见为实，帮助学生建立空间形象；有效化解感念抽象于形象，化物理现象模糊于具体，改变实验呆板、实验内容单调，印象不深刻的弊端。
2、 开放式实验平台，支持授课老师利用本系统，广泛开展和开发创新实验项目，形成教学新成果，调动学生自主设计实验，自觉参与实验的能动性，培养学术创新意识，通过实验培养学生工程能力。
3、 在课时资源紧缺的情况下，能有效提高单位课时的实验项目。
4、 涉及学科面广，知识点覆盖宽，多学科实验项目丰富，实验系统使用效率高。
5、 互动可视性强，学生参与度高，学习互动性强。
6、 支持授课老师新实验开发，分享电子科技大学创新实验成果。
二、主要参数
序号 | 名 称 | 主 要 技 术 规 格 |
一 | 正常工作条件 | |
1 | 电 源 | AC220V±10％、50Hz±5； |
2 | 工作环境温度 | 0°40° |
3 | 软件运行环境 | WindowsXP/Vista/Win7～Windows10 |
4 | v 实验系统软件 | EWMlab v2.0 电磁波实验应用嵌入式系统软件 |
v 5 | 运行软件标配模块 | v 认识电磁波实验模块； v 包括场矢量实验模块； v 电磁波传播特性实验模块（包括迈克迅干涉实验、空间行、驻波特性实验）； v 极化电磁波实验模块（空间极化波的三维特征）； v 天线实验模块； v 实验演示视频模块、系统升级配置模块； |
v 6 | 支持添加软件模块 （选配） | v 谐振腔微扰法介电常数实验模块； v 电磁兼容实验模块； v “场”与“路”参数测量实验模块； v 三维电磁仿真实验模块。 3GHz、或6GHz矢量网络分析实验模块（S网络参数测试计算）； 3GHz、或6GHz频谱测试实验模块。 |
二 | 收发系统 | |
1 | 工作频率 | 范 围： 138MHz-4.5GHz |
步进调整： 1MHz | ||
2 | 射频放大输出 | 功率控制： 0～31级衰减调整控制 |
放大频率范围：700Mhz～1250Mhz | ||
最大输出功率：＜32dBm | ||
3 | 发射组件 | 一体化多频段四极化微带天线：覆盖垂直极化、水平计划、左旋圆极化、右旋圆极化；增益：＞3dBi ； |
4 | 接收组件 | 无源发光电磁波感应器：发光感应灵敏度：＜22dBm；自检波发光接收天线标准件：规格10cm～20cm。（专利号：20082014290.1） |
5 | 射频检波模组 | 检波灵敏度： ＞2.8GHz 动态范围：70dB |
三 | 测 试 系 统 | |
1 | 架轨 | 行程：100cm；标尺精度：1mm； |
2 | 滑块组 | v 双轴心四滚轮滑块组，双丝杆可拆卸传动组件； |
3 | 云台 | v 二维非金属云台：方位面：360°、精度1°；俯仰面：180°，精度：2.5°。 |
4 | 射频接口 | RFin：SMA转N型； RFout：SMA转N型； |
5 | 波渠尺 | 有效尺寸：230mm×40mm；支持六单元实验。 |
四 | 显 示 方 式 | |
1 | v 高清双大屏幕显示控制 | 10.1吋真彩液晶触屏控制，18.5吋大屏幕图形图像显示 |
分辨率：≥1366×768 | ||
五 | v 微扰法介电常数实验模块（选配） | |
1 | 扫频范围 | 300MHz～4GHz、 |
3 | 实验项目 | Q值测试实验、介质损耗角正切测试计算实验； |
六 | v 嵌入式电磁兼容分析模块（选配） | |
1 | 扫频范围 | 35MHz～4.4Ghz、步进:1KHz |
2 | 扫频方式 | 单次扫频、连续扫频 |
3 | 信号幅度低噪 | -70DBM@0.5G |
七 | “场”与“路”实验分析模块（选配） | |
1 | 阻抗性质实验研究 | 800MHz～2GHz |
2 | 波传播特性实验 | |
八 | 嵌入式矢量网络分析模块（选配） | |
1 | 工作频率 | 1MHz～3GHz |
2 | 动态范围 | 70db@ 500MHz |
3 | 频率步进 | 10Hz。 |
4 | 支撑实验 | S11和S21测试实验、驻波比实验、阻抗测试实验。 |
5 | 数据输出 | 支持多格式数据导出(JPEG，Excel，zplot，S2P，PDF) |
三、基础实验
实验1、电磁波及传播特性实验
1）认识电磁波实验
2）场矢量认知实验
3）位移电流验证实验
4）可视化电磁波感应器制作实验
5）辐射衰减规律实验
6）干涉法测量空间电磁波参量
实验2、电磁波极化特性实验
1）垂直极化电磁波实验
2）水平极化电磁波实验
3）左旋圆极化电磁波实验
4）右旋圆极化电磁波实验
5）极化轴比实验
实验3、电磁波反射与行驻波特性实验
1）垂直极化波反射合成与行驻波特性实验
2）水平极化波反射合成与行驻波特性实验
3）左旋圆极化波反射合成与行驻波特性实验
4）右旋圆极化电磁波合成与行驻波特性实验
实验4、电磁波辐射特性与天线实验
1）半波对称振子天线实验
2）环天线与极化认知实验
3）线天线结构影响辐射方向性的感知实验
4）八木定向天线设计实验
5）螺旋天线极化认识实验
6）法向模螺旋天线与轴向模螺旋天线辐射方向识别实验
7）天线增益测试实验
8）天线方向图测试实验
四、拓展实验
实验1 电磁兼容实验(含屏蔽效能实验)
实验2 微波技术实验（含谐振腔实验，微波测量线实验）
实验3 微扰法测量材料电参数实验
实验4 矢网与微波测量应用（3GHz与6GHz带宽可选）
实验5 频谱仪与微波测量应用
实验6 三维电磁仿真应用
五、二次开发实验
电磁场电磁波实验应用嵌入式系统软件的二次开发及创新实验
六、实物图片

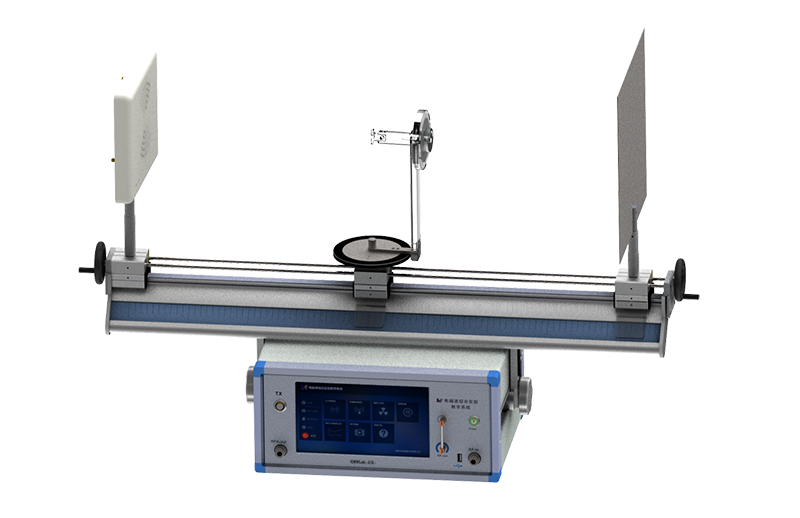

电磁场、电磁波综合实验教学系统
