1. 设备组成

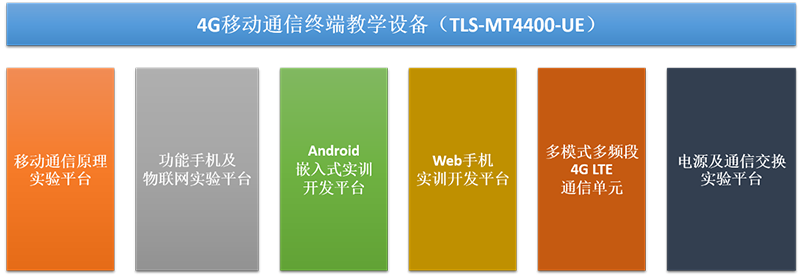

TLS-MT4400-UE组成框图如下：
图一 TLS-MT4400-UE组成框图
TLS-MT4400-UE-DPlat移动通信终端实验教学设备由六部分组成：
1. 移动通信原理实验平台（含二次开发）
2. 功能手机及物联网实验平台（含二次开发）
3. Android嵌入式实训开发平台
4. 多模式多频段4G LTE通信单元（含二次开发）
5. 电源及通信交换实验平台（含二次开发）
l 移动通信原理实验平台（含二次开发）：
提供4G移动通信终端原理部分教学，包括语音数据的压缩/解压缩、多种信道编解码技术、多种扩频解扩和多址技术、多种调制解调技术等，开放二次开发接口和源码。
l 功能手机及物联网实验平台（含二次开发）：
提供STM32微控制器 + LTE双卡双待模块的解决方案，标配LCD、键盘、手机扬声器等人机交互界面，完成4G功能手机的语音、短信、数据业务等功能，提供二次开发接口和源码；同时，提供Arduino兼容的物联网二次开发扩展接口，方便学生接插标准Arduino物联网传感器节点子卡，方便基于LTE开发移动物联网的应用课程。
l Android嵌入式实训开发平台：
提供ARM Cortex-A9处理器，结合LTE双卡双待模块和7寸超大多点电容触摸屏，运行主流Android4.2操作系统，完成4G智能手机功能，同时可作为后期课程开展的人机交互界面，提供二次开发接口和源码。
l 多模式多频段4G LTE通信单元（含二次开发）：
提供基于Qualcomm的多模LTE平台，另置标准2G模块，完成双卡双待功能。提供有语音接口和USB高速数据接口，方便二次开发。
l 电源及通信交换实验平台（二次开发）：
内置百兆交换机，支持10/100M以太网接口；支持多路高速UART交换；支持多路电源集中管理；使得实验平台可与学生二次开发电脑采用RJ45网口方式连接，方便采集实验平台的实验数据及对实验平台进行控制；支持由教学云进行集中远程监控、管理和实时控制。
TLS-MT4400-UE移动通信终端实验教学设备有如下几个特点：
u 设备划分为功能清晰的4种独立展现形式的终端，每个终端均能完成各自的实验实训课程。
u 移动通信原理平台涵盖紧贴当前4G主流技术的通信原理部分基础教学，如4G技术常用的调制解调方案（BPSK、QPSK、16QAM、64QAM、OFDM）等，能够让学生将基础原理开发与实际应用很好的结合。提供丰富的开发平台和技术（如DSP、FPGA等），提供相关demo源码，开放二次开发接口，提高学生动手实践的能力。
u 功能手机、Android智能手机的终端展现形式提供给学生进行不同层次、不同技术的手机终端开发体验，融合了手机终端开发的主流技术（功能手机的人机交互开发、Android4.2系统、基于4G智能手机的Android应用开发、基于浏览器的手机操作开发等）。
u 采用双卡双待模式，可完成CS Fallback语音业务回落等相关4G课程中的经典理论实验；
u 提供标准Arduino兼容的物联网二次开发扩展接口，方便学生进行移动物联网的开发；
u 提供电源及通信交换模块，契合LTE高速数据IP组网的理念，同时内置有交换机，方便学生远程实验及教师对实验数据的采集分析，方便教学云控制；
u 通过相关软件可分析4G手机相关业务注册、搜网、寻呼、主叫、被叫、短信等各种信令流程，展现形式直观，可加深学生对移动通信技术的理论知识的理解。
u 产品的二次开发课程涵盖了FPGA开发、DSP开发、微控制器开发、ARM A8开发、Linux开发、Windows开发等，开发语言涉及C、C++、Verilog、Java、HTML/CSS、Javascript、PHP、SQL等，根据学校实际情况，不同专业的学生都可以选择性的开课，产品复用度高。
u 通过终端产品，除了手机的开发实验外，还可以开设诸如嵌入式开发、Android开发、微控制器开发、Linux服务器开发、Windows程序开发、Web开发、数据库开发等课程。
u 可通过后期升级增配LTE基站及4G核心网系统完成4G整网教学功能。
（一）移动通信原理实验平台实验
实验1 | 语音信号A/D转换实验 |
实验2 | 语音数据的压缩/解压缩实验 |
实验3 | 语音信号（卷积码）编/解码实验 |
实验4 | 信源交织、解交织实验 |
实验5 | 信道检错码CRC（循环冗余校验码）编、解码实验 |
实验6 | 扩频和多址技术----正交化编解码（OVSF）实验 |
实验7 | 扩频和多址技术----直接序列扩频（DSSS）实验 |
实验8 | 基于DDS的余弦调制波生成实验 |
实验9 | BPSK调制、解调实验 |
实验10 | QPSK调制、解调实验 |
实验11 | 16QAM调制、解调实验 |
实验12 | 64QAM调制、解调实验 |
（二）功能手机及物联网平台实验
实验1 | 振子驱动实验 |
实验2 | RGB三色LED流水灯实验 |
实验3 | 串口通信实验 |
实验4 | 按键驱动实验 |
实验5 | 4x4矩阵键盘实验 |
实验6 | 硬件心跳时钟实验 |
实验7 | LCD字符显示实验 |
实验8 | LCD动画显示实验 |
实验9 | DAC输出乐曲实验 |
实验10 | SIM卡烧录实验 |
实验11 | SD卡读写实验 |
实验12 | 基于FstFS的SD卡文件读写实验 |
实验13 | 基于FatFS的SD卡文件读写实验 |
实验14 | 基于CS Fallback的语音主叫二次开发 |
实验15 | 基于CS Fallback的语音被叫二次开发 |
实验16 | 基于LTE数据的短信收发二次开发 |
实验17 | 基于与物联网通信的二次开发 |
（三）Android嵌入式实训开发平台实验
实验1 | 安卓开发环境搭建实验 |
实验2 | 安卓界面开发实验 |
实验3 | 安卓串口通信设计实验 |
实验4 | 安卓智能手机实验 |
（五）多模多频段4G LTE通信单元实验
实验1 | 基于USB转UART和AT命令的LTE模组基本使用实训 |
实验2 | 基于CS Fallback的语音主叫实训 |
实验3 | 基于CS Fallback的语音被叫实训 |
实验4 | 短信收发实训 |
实验5 | CS、PS域切换实训 |
实验6 | PDP分组域附着、激活实训 |
实验7 | TCP协议应用实训 |
实验8 | UDP协议应用实训 |
实验9 | 基于Modem的PPP拨号及上网实训 |

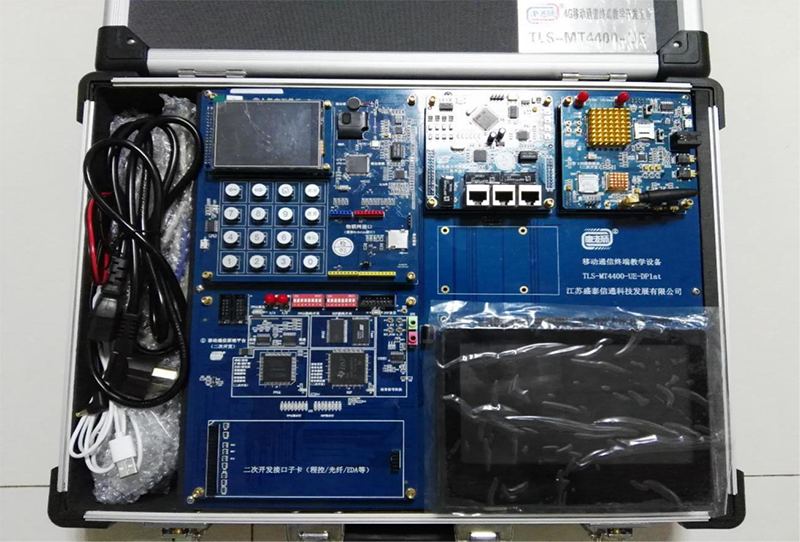

图二 TLS-MT4400-UE实物图片
