一、产品特点

1. 卫星通信中的各种技术非常丰富，我司目前所开发的教学设备主要围绕射频及微波信道通信设备而做，不探讨终端技术问题，因此选择图像和话音作终端应用例子。由此多址方式只采用频分多址（FDMA）。不同的组网教学案例各学校按自己教学需求而定。本产品因为有70或140MHz(可选项)中频接口，还有L波段接口：950 ~ 1450MHz，所以除了教学功能外，也可作为科研开发，即终端的测试试验模拟设备。另外，我司目前正在研发利用移动通信手机作为卫星通信实验箱的终端设备，这样就能更好地集合卫星通信实验平台和移动通信实验系统的教学知识点。

2. 我司原创性地将微波通信与卫星通信合二为一，巧妙利用本振频率与滤波器的简单变换，即可构成各自独立的通信系统。其中卫星通信以同步卫星工作方式，配套我司通信卫星模拟转发器，可实现单工或双工通信，实现图像和话音的实时传输。利用信道本振频率(频合器)的设置，可组成简单的小型卫星通信网。另外，增配转换功能模块还可拓展与4G移动通信终端互相通信。由此而提供了多样的通信实验功能设备。本产品具有完全自主知识产权。

3. 本产品参照国际标准C波段通信频段而设计。系统方案按实际工业产品通用的二次变频方式，并留有标准接口以便于与工业终端设备相连接。设备包括:微波通信机收发系统、卫星地球站收发系统、模拟同步通信卫星转发器。系统模块内容丰富，其中包括音/视频中频调制解调器、中频滤波器和放大器(增益可控)、微波低噪放大器和功率放大器、微波上下变频器、微波带通/带阻/高通/低通滤波器、微波锁相及压控振荡器、微波可变衰减器(模拟与数字)、微波传输线、功分器、双工器和环行器以及微波天线等。电路上方可根据学校需求加盖透明有机玻璃板并绘制系统方框图。

4. 平台采用与开放性电路板相同的PCB微带电路设计原理，无任何遮挡，使学生清晰了解各种微波电路在系统中的应用状态和位置。另外，系统中留有大量射频开关接口，学生可自主设计其它类型的微波部件和组件系统，嵌入本系统中实际验证其功能。以便更深入的掌握微波电路的原理与应用，为学生提供集课程学习、毕业设计和二次开发于一体的综合性实验平台。真正提高学生的实际动手能力。

5. 在平台的设计生产过程中，采用电脑计算软件的仿真手段，采用先进加工工艺，再经实测过程中反复调试而完成，这样使本平台不仅技术含量高，而且具有较高的可靠性和稳定性。

6. 平台中留有标准70MHz中频接口和L波段(950~1450MHz)高中频接口，可与各种终端和其它教学实验箱相连接，进行综合实验。另外还可根据用户的特殊需要进行定制化开发。

二、技术指标

1、 卫星通信系统主要性能指标

1. 工作频率：3.7 ~ 4.2GHz，设8个工作频段，高、低站各取4个频点；

2. 发射电平：0dBm~18dBm，15dB控制范围，1dB步进；

3. 系统增益：收≥50dB，发≥60dB，收增益控制范围（MGC，AGC）：≥50dB；

4. 中频频率：第一中频70MHz，第二中频发1060MHz，第二中频收1165MHz；

5. 接收设备灵敏度：-70 ~ -50dBm，系统噪声系数3.6dB(典型值)；

6. 频带宽度(每波段)：20 ~ 40MHz，波动±1dB；

7. 调制方式：视频AM，音频FM，调制器输出电平(70MHz)：0dBm±2dB；

8. 收发传输范围：自带天线：3~10m，外接天线或功放：30~500m。

2、 卫星通信发送、接收主要技术指标

1. 工作频率：收：3.7 ~ 4.2GHz，发 5.925 ~ 6.425GHz，收、发各设8个工作频段；

2. 发射电平：-10dBm~10dBm(1~10mW) ，15dB控制范围，1dB步进；

3. 系统增益：收≥50dB，发≥60dB，收增益控制范围（MGC，AGC）：≥50dB；

4. 中频频率：第一中频70MHz，第二中频发1060MHz，第二中频收1165MHz；

5. 接收设备灵敏度：-70 ~ -50dBm，系统噪声系数3.6dB(典型值)；

6. 频带宽度(每波段)：20 ~ 40MHz，波动±1dB；

7. 调制方式：视频AM，音频FM，调制器输出电平(70MHz)：0dBm±2dB；

8. 收发传输范围：自带天线：3~10m，外接天线或功放：≥20~100m。

3、 模拟转发器主要技术指标

1. 工作频率：收：5.925 ~ 6.425GHz，发3.7 ~ 4.2GHz；

2. 系统增益：≥40dB；

3. 接收灵敏度：-60 ~ -50dBm；

4. 输出电平：-20dBm~-10dBm；

4、 本振锁相频率源主要技术指标

1. L波段频率(微波通信，卫星通信相同)：收：1.23 GHz，发：900MHz；

2. 卫星通信C波段频率：4.8 ~ 5.4GHz﹔

3. 微波通信C波段本振频率：低站：2.6 ~ 2.8GHz，高站：2.9 ~ 3.2GHz；

4. 频率稳定度：±1ppm 或 2×10-6 (0 ~ 35℃)；

5. 本振频合器相噪：-63dBc/Hz@1K，-73dBc/Hz@10k，-86dBc/Hz@100k(典型值)。

三、实验项目（含二次开发设计）

1. 实验一卫星通信发送系统实验；

2. 实验二卫星通信接收系统实验；

3. 实验三卫星通信C波段模拟转发器实验；

4. 实验四卫星通信天线方向图测试实验；

5. 实验五卫星通信信号传输测试实验；

6. 实验六卫星通信天馈线驻波比测试实验；

7. 实验七卫星通信频分多址网状通信网综合实验；

8. 实验八卫星通信广播网综合实验；

9. 实验九卫星通信中频调制解调实验及二次开发设计；

10. 实验十卫星通信中频可控增益放大器实验及二次开发设计；

11. 实验十一卫星通信低噪声和功率放大器实验及二次开发设计；

12. 实验十二卫星通信锁相源和压控振荡器实验及二次开发设计；

13. 实验十三卫星通信数控和压控可调衰减器实验及二次开发设计；

14. 实验十四卫星通信C、L波段上/下变频和滤波系统实验及二次开发设计。

15. 可根据用户需求定制实验实训课程。

四、实物图片

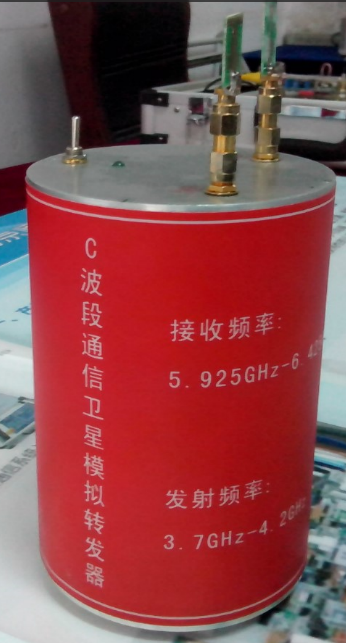

图6-1  C波段卫星通信模拟转发器

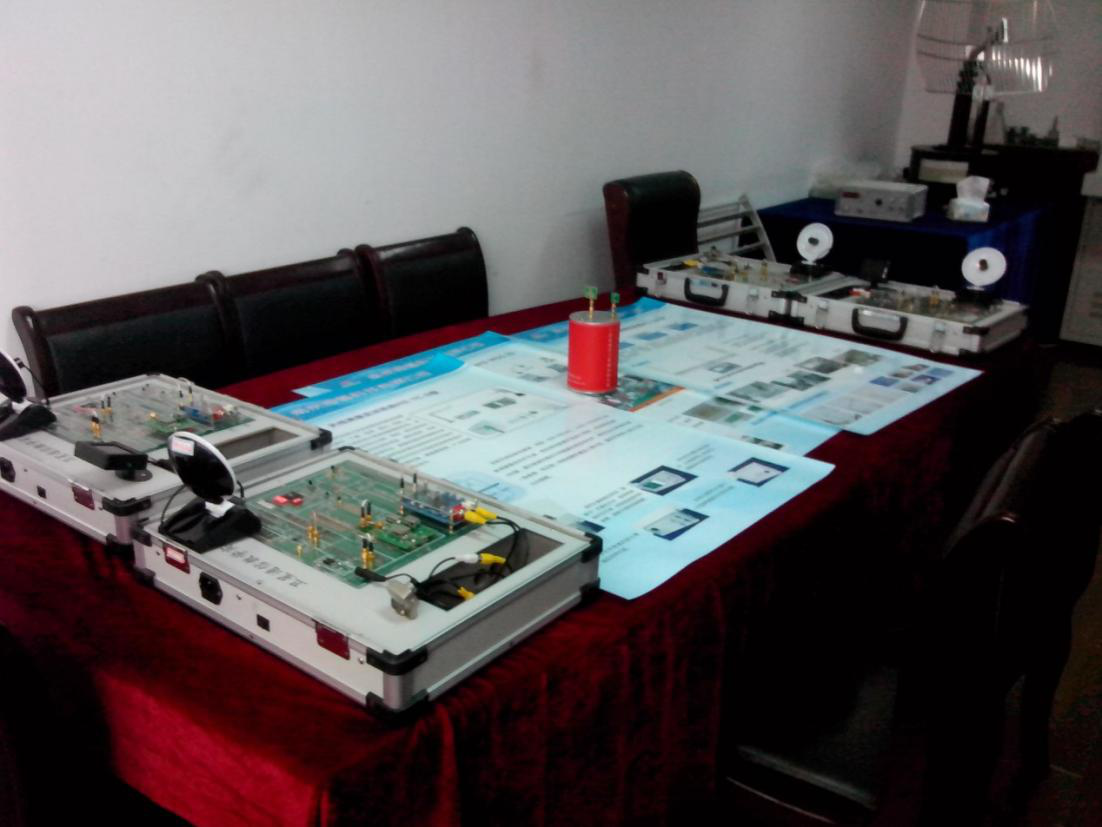

图6-2  TLS-V701卫星通信实验平台实物图

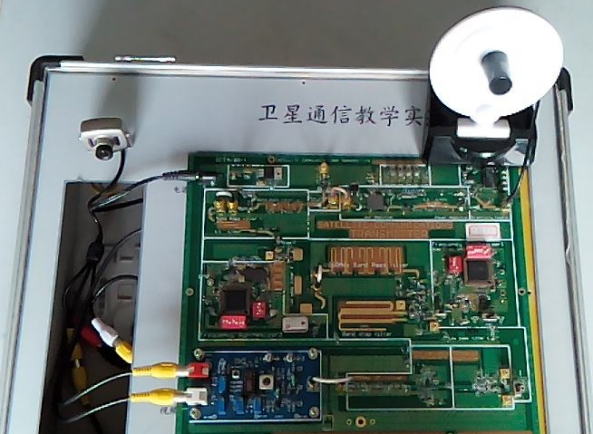

图6-3卫星通信发射系统平台实物图

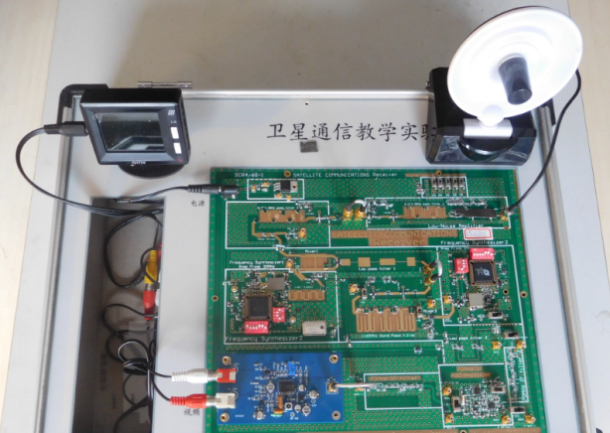

    图6-4卫星通信接收系统平台实物图
