一、系统特点

1. 该系统微波传输具有16个独立信道，能完成微波接力通信，可以避免实验室中多台设备同时工作时的相互干扰。2250－2500MHz，可选。

2. 微波模块间连接采用镀金钢性SMA接头连接或软电缆连接两种方式，既提高连接的可靠性，同时也不失模块间连接的灵活性。学生用软电缆进行模块间的连接，有利于熟悉微波系统中信号的流程，同时也便于对单个模块输入、输出信号进行测试）

3. 系统集成了微波信号的产生、发送、传输、接收、放大、变频、滤波等各种微波信号加工处理过程，既可对微波信号各个加工处理部件进行单独研究测试，同时也可把各部件连接，组成完整的微波通信发、收系统，进行系统调测与研究。

4、相关模块做成规范的腔体结构，便于学生增强对微波模块的感性认识；同时考虑学生查看及测试方便，实际电路板设计一目了然，达到理论和实际很好的结合。

5、使用液晶屏显示实验步骤和实验项目功能；

6、.配有彩色电视摄像头和监视器，可实现现场视频图像和音频微波传输，图像清晰，视觉效果好，可进行数字图象的微波传输。

7、相关设计采用流行的ADS和HFSS软件设计，提供详细的培训，加强学生的理论仿真能力。

8、相关设计采用流行的ADS系统设计软件，并提供详细的培训教程，加强学生的设计、研究能力。

9、实验系统的结构、功能、指标贴近商用设备， 6U机框板卡形式，既可完成单板实验，又可插入业务槽联机使用，使之成为一套完整的商用设备教学版，能够加深学生对商用设备的认识和理解。

10、模块板卡上印刷有相应微波模块的功能文字说明，便于教学。

11、能够与TLS-4HF物联网、通信网、3G移动网教学设备互联互通。

12、系统实验既有单元性实验、系统性实验和设计性实验，同时还有二次开发实验；

13、附带ppt课件及资料丰富全面。

二、实验内容

本系统可开设以下实验：

（1） 微波上下变频器的测试实验

（2） 微波锁相振荡器的测试

（3） 数字信号在微波信道中的传输实验

（4） 微波电视信号发送和接收实验

（5） 压控振荡器实验

（6） 中频放大器实验

（7） 数字可变衰减器实验

（8） 微波阻抗匹配器的仿真与测试

（9） 微波接头及转接器实验

（10）数字微波通信实验

（11）微波功率放大器

（12）微波低噪声放大器

（13）微波滤波器设计及其测量

（14）图像中频调制器

（15）图像中频解调器

（16）微波系统测试

（17）微波发送系统

（18）微波接收系统

（19）微波单向传输系统

（20）微波传输线参数的测量与计算

（21）终端开路微带线反射系数及驻波比测

（22）终端短路同轴线和微带线反射系数及驻波比测量

（23）终端匹配时同轴电缆及微带线及反射系数及驻波比测量

（24）微波分支器的仿真与测试

（25）微波定向耦合器的仿真与测试

（26）微波功率分配器仿真与测试

（一）微波基础实验

实验一  传输线理论

1、了解基本传输线、微带线的特性。

2、利用实验模块实际测量以了解微带线的特性。

3、利用微波设计软件进行基本传输线和微带线的电路设计和仿真分析。

实验二  匹配理论

1、了解基本的阻抗匹配理论及阻抗变换器的设计方法。

2、利用实验模块实际测量以了解匹配电路的特性。

3、学会使用微波设计软件进行相关电路的设计和仿真，分析结果。

实验三　微波发送系统电路组成及介绍

1、了解微波发射机的基本结构与主要设计参数。

2、利用实验模块的实际测量了解微波发射机的特性。

3、学会使用微波设计软件对微波发射机的几种结构做行为级仿真分析。

实验四　微波接收系统电路组成及介绍

1、了解微波接收机的基本结构与主要设计参数。

2、利用实验模块的实际测量了解微波接收机的特性。

3、学会使用微波设计软件对微波接收机的几种结构做行为级仿真分析。

实验五  微波滤波器的设计及其测试

1、了解基本滤波器的设计方法。

2、利用实验模块实际测量以了解滤波器的特性。

3、学会使用微波设计软件对滤波器的设计和仿真，并分析结果。

实验六  微波放大器设计

1、了解微波放大器的基本原理与设计方法。

2、利用实验模块实际测量以了解放大器的特性。

3、学会使用微波设计软件对微波放大器的设计和仿真，并分析结果。

实验七  微波上变频器的测试实验

1、了解微波上变频器的基本原理与设计方法。

2、利用实验模块实际测量以了解微波上变频器的特性。

3、学会使用微波设计软件对微波上变频器的设计和仿真，并分析结果。

实验八  微波下变频器的测试实验

1、了解微波下变频器的基本原理与设计方法。

2、利用实验模块实际测量以了解微波下变频器的特性。

3、学会使用微波设计软件对微波下变频器的设计和仿真，并分析结果。

实验九  微波锁相振荡器的设计及其测试

1、了解微波锁相源的基本原理与设计方法。

2、利用实验模块实际测量以了解微波锁相源的特性。

3、学会使用微波设计软件对微波锁相源的子模块进行设计和仿真，并分析结果。

实验十  微波电视信号发送和接收系统

1、了解微波发射机的基本结构与主要设计参数。

2、利用实验模块的实际测量了解微波发射机的特性。

实验十一  微波压控振荡器

1、了解变容二极管的基本原理与微波压控振荡器的设计方法。

2、利用实验模块的实际测量了解微波压控振荡器的特性。

3、学会使用微波设计软件对微波压控振荡器的设计、仿真分析。

实验十二  微带天线实验

1、了解天线的基本原理与微带天线的设计方法。

2、利用实验模块实际测量以了解微带天线的特性。

3、学会使用微波设计软件进行微带天线的设计和分析。

实验十三  微波数字衰减器实验

实验十四  史密斯圆图分析与应用

1、了解史密斯圆图的原理和作用。

2、学会使用史密斯圆图分析问题。

实验十五  功率可变衰减器

1、了解微波功率衰减器的原理及基本设计方法。

2、利用实验模块实际测量以了解微波功率衰减器的特性。

3、学会使用微波设计软件功率衰减器的设计、仿真分析。

实验十六  微波功分器

1、了解微波功率分配器的原理及基本设计方法。

2、用实验模块实际测量以了解微波功率分配器的特性。

3、学会使用微波设计软件对微波功率分配器进行设计和仿真，并分析结果。

实验十七  天线方向图测试一八木天线方向性的研究

1、初步掌握天线方向图的测量方法。

2、了解对称振子天线的实际结构。

3、研究对称子天线的电长度与方向图的关系。

实验十八  天线方向图测试一抛物面天线方向性的研究(选作)

1、掌握旋转天线法测量天线方向图的基本方法。

2、了解旋转抛物面天线的结构及其几何参数关系。

实验十九  微波接头及转接器

实验二十微波常用仪器的使用

实验二十一  矢量网络分析仪、频谱分析仪应用

实验二十二  常用微波仿真设计软件的熟悉使用

（二）二次开发实验

实验二十三 微波虚拟实验所需软件的简介－常用微波仿真设计软件的熟悉使用

1、常用微波仿真设计软件简介。

2、熟悉仿真软件的界面、功能及基本操作、应用。

3、通过几个典型的仿真练习,了解应用微波设计软件的仿真设计分析方法。

实验二十四　微波发射系统的设计及二次开发

实验二十五　微波滤波器与微波低噪声放大器的设计与二次开发

实验二十六　微波上、下变频器的二次开发与系统设计联调

三、产品图片

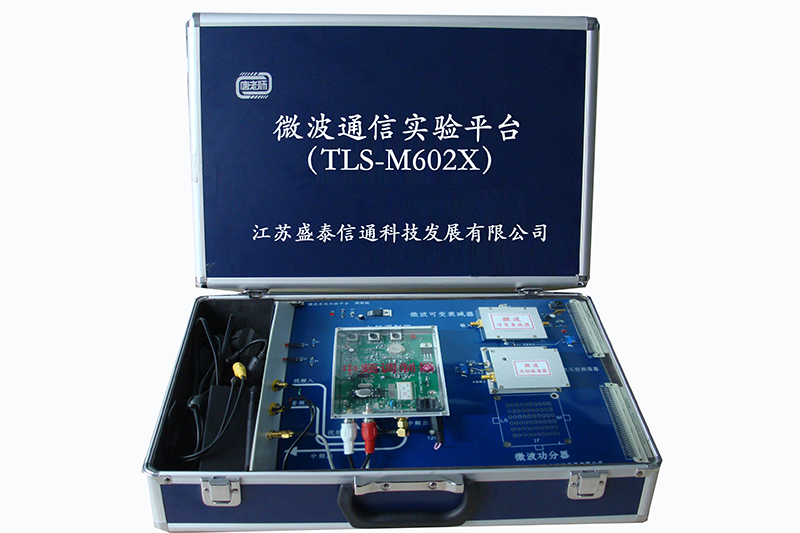

微波及天线通信实验平台—调制系统图片

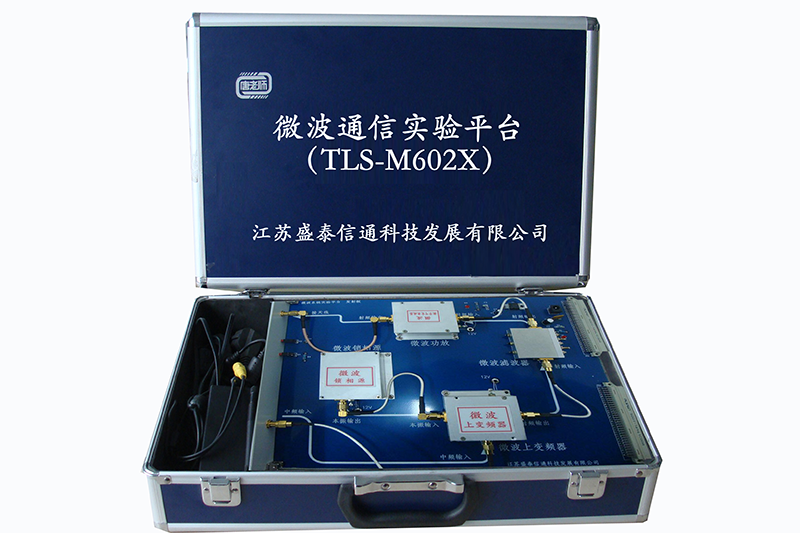

微波及天线通信实验平台—发射系统图片

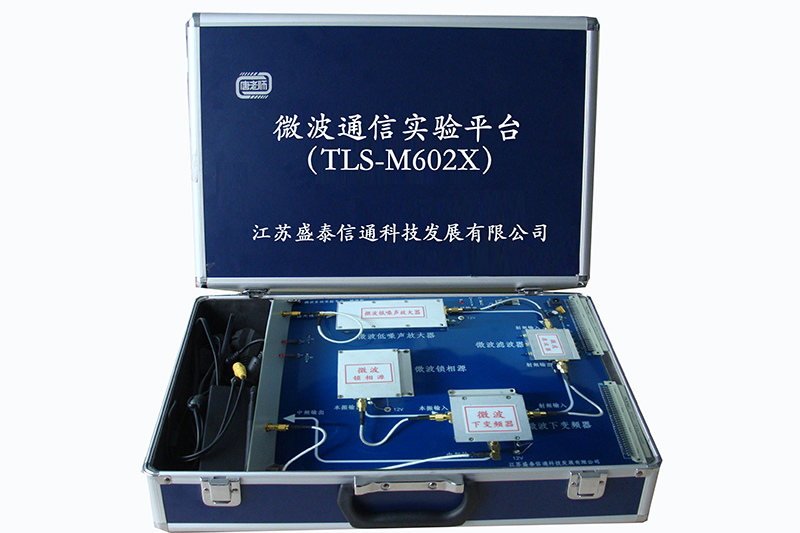

微波及天线通信实验平台—接收系统图片

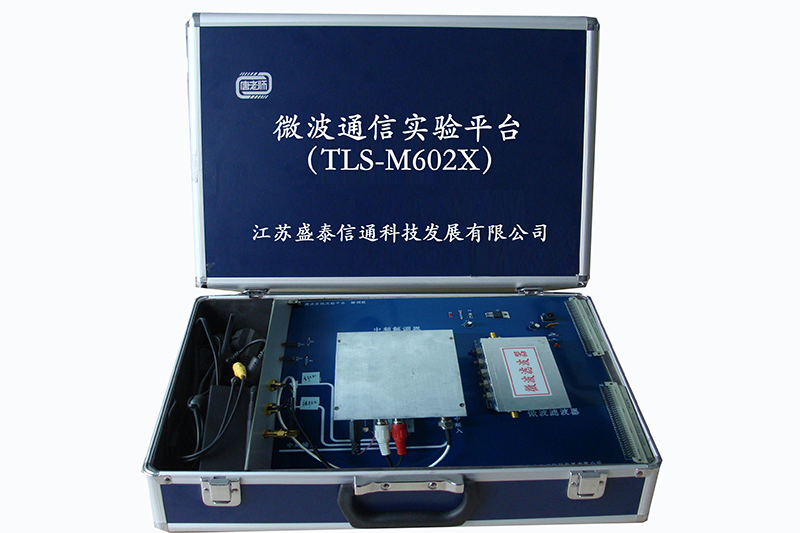

微波通信实验平台—解调系统图片
