简述：TLS-3HF-2F4PD光纤通信二次开发板卡实验平台能完成丰富的信道编解码实验：5B6B、CMI、加扰解扰、AMI/HDB3等线路编解码功能；具有内置误码测试仪功能，无需外配误码仪，性价比高；增强了E1业务复用和解复用功能；增加了以太网和网管接口模块；提供完整点对点公务电话通道；模块化的二次开发板卡，所有二次开发接口全开放；具有无光告警、自动功率控制APC、光路双备份自动切换等功能。
实验系统采用类商用设备的6U板卡结构，既可单板实验使用，又可插入业务槽联机使用，使之成为一套完整的商用设备。采用主板+二次开发板卡模块的方式，能够加深学生对真实商用设备的认识和理解，布局美观，结构紧凑，易于插拔，平台上大量FPGA、CPLD、MCU资源可供二次开发，非常适合各大院校光通信和通信工程专业的本科生、研究生以及教师进行课程实验设计和项目二次开发使用。

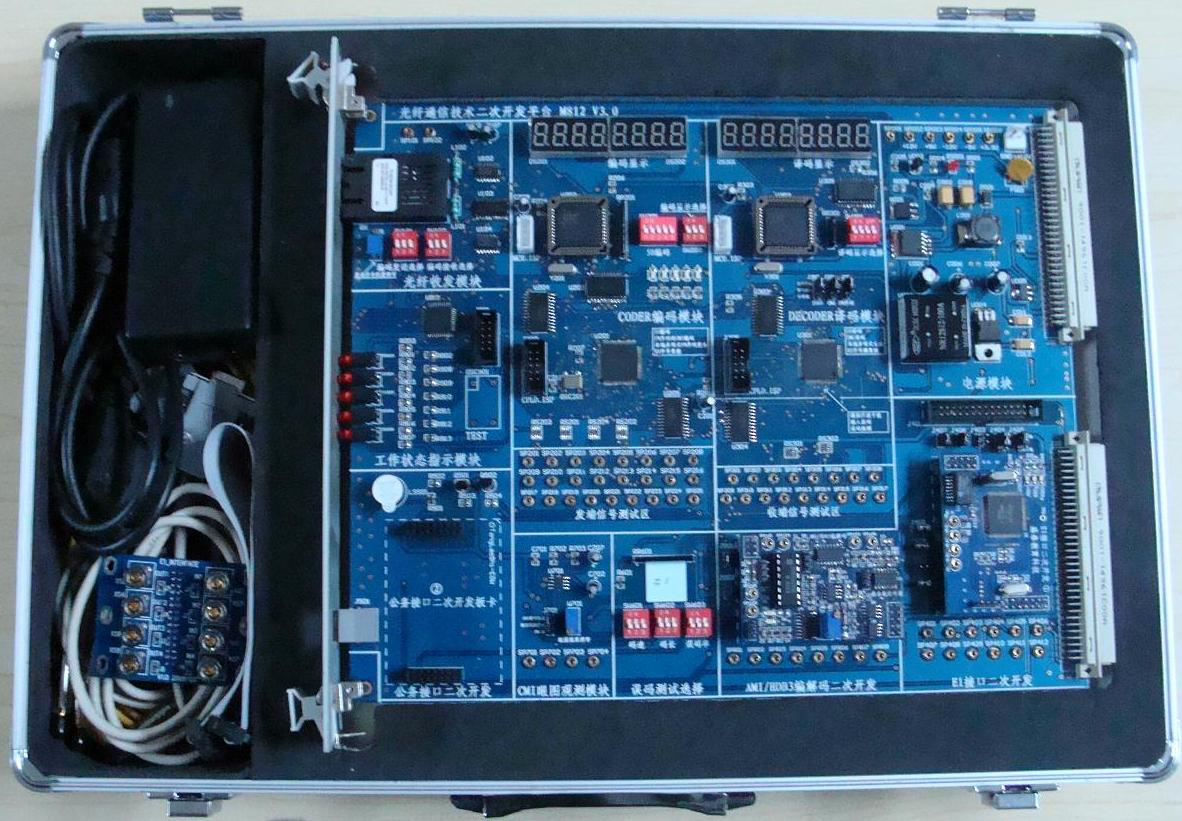

TLS-3HF-2F4PD光纤通信系统二次开发板卡实验平台M811实验箱
TLS-3HF-2F4PD光纤通信系统二次开发板卡实验平台M812实验箱
1、系统集成群路单元、交叉单元、时钟单元、光通信信道编解码等功能。
2、提供2路PDH光接口，FC光接口类型，提供1+1光纤线性保护，光线路速率为155Mbps，模块化宽动态光接收器，传输距离不少于50km，波长1310nm。
3、提供1路100Base-T以太网接口，接口符合IEEE802.3标准。
4、提供8个E1传输通道，接口符合G.703建议，码型为HDB3码，75Ω非平衡或120Ω平衡方式阻抗，E1抖动容限、转移特性、输出抖动完全符合ITU-T G.703、G.823和G.742建议。
5、提供1路完整点对点公务电话通道。
6、提供1路RS232网管接口。
7、具备完备的告警功能，并可监控对端系统的实时状态。
8、具有内置误码仪实验功能，无需外配误码仪，方便进行光器件测试。
9、模块化二次开发板卡，二次开发接口全开放。
10、两套实验系统之间可进行组网通信或通话。
11、可与本公司的数字程控交换二次开发平台、汇聚式SDH光传输平台、微波通信系统平台、电子通信实验平台、计算机网络实验平台等设备互联互通。
12、可以进行以太网接口模块、E1接口模块、公务电话接口模块、网管接口模块、光通信信道编解码模块、误码发送与接收检测模块、AMI/HDB3编解码模块、PDH光网络架构等二次开发。
13、平台上所有FPGA、CPLD、MCU资源均可二次开发。
14、提供PDH网管软件，能进行相应配置实验。
第一部分 硬件原理实验部分
第一章 系统结构与接口
实验1 光口自动倒换实验
实验2 以太网连接实验
实验3 E1连接实验
实验4 公务电话连接实验
第二章 光纤核心模块控制实验
实验5 对照RC7017芯片引脚定义分析电原理图
第二部分 工程维护实验部分
第一章 光纤接口模块实验
实验6 无光检测输出保护实验
实验7 光纤自动倒换测试
实验8 差分信号走线观察
第二章 E1/2M二次开发接口模块实验
实验9 E1业务对通实验
实验10 E1环回测试实验
第三章 以太网二次开发接口模块实验
实验11 以太网性能测试实验
实验12 PING命令测试以太网性能
第四章 公务二次开发接口模块实验
实验13 公务电话业务对通实验
第五章 CPU网管二次开发接口模块实验
实验14 CPU网管接口实验
第六章 用户通道实验
实验15 用户通道接口实验
第三部分 光纤通信二次开发平台各单元模块功能描述
实验16 光纤通信二次开发平台各单元认知实验
第四部分 光纤通信二次开发平台
实验17 光纤接口模块实验
实验18 5B6B编译码原理及光纤传输实验
实验19 PN码、CMI码型变换及光纤传输实验
实验20 误码检测及光纤传输模块实验
实验21 光纤信道眼图观测实验
实验22 E1接口二次开发模块实验
实验23 公务电话二次开发模块实验
实验24 AMI/HDB3编解码二次开发模块实验
实验25 系统电源模块实验
