晶体电声磁光效应综合实验仪GCDSC—B

发布时间：2019-06-11 浏览次数：1905

一、产品简介

晶体在电场、磁场、应力的作用下会产生双折射效应，利用此效应可以测量相关物理量，同时也可以实现对光的相位和强度进行调制。晶体的电光、声光、磁光效应是最常见的三种调制现象。我司将这三个知识点融合在一起开发的本综合实验仪，便于教师讲授相关知识点以及学生通过实验现象来横向比较实验原理。

二、知识点

半波电压、声光衍射、调制解调、衍射效率、偏转角磁光效应、直流调制

三、涉及课程

光电子技术、光电检测、光电技术与实验、光学

四、实验内容

1、显示电光调制波形，观察电光调制现象，分析实验原理

2、测量电光晶体的特征参数

3、半波电压测量

4、进行电光调制的光通讯实验演示

5、观察声光调制的衍射现象

6、观察交流信号调制特性

7、声光调制与光通讯实验演示

8、测量声光调制器的衍射效率

9、计算声光调制偏转角

10、测量超声波的波速

11、法拉第直流磁光效应

12、交流磁光调制

13、直流磁光调制

14、磁光调制与光通信实验

五、实验配置

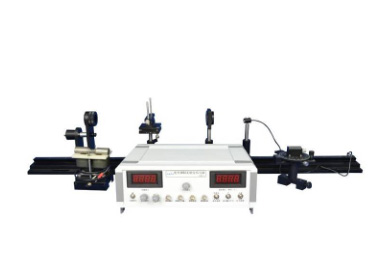

晶体电光声光磁光效应综合实验仪主机、电光调制器、声光调制器、磁光调制线圈（含铽玻璃）、直流励磁电磁铁、重火石玻璃、激光器、硅光电探测器、光学导轨、一维调节滑座、基本滑座、起偏器、检偏器、λ /4 波片、旋转台、白屏、BNC 屏蔽连接线、实验讲义等。

备注：本实验需配置示波器，学校可自行配置，亦可由我司代购，价格另计
