光纤几何参数测试实验系统 GCNFP—B

发布时间：2019-06-10 浏览次数：1619

一、产品简介

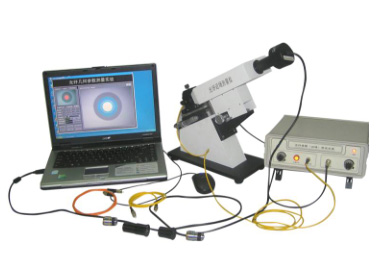

GCNFP-B 型光纤几何参数测试实验系统供科研单位、高等学校和实验室观察光纤横截面之用，其放大倍数从 50³～400³共 4 种。用光纤参数（近场）测试光源，对光纤纤芯和包层进行照明。选用电子目镜，可在微机上观察，并进行显微镜放大率的标定。

二、知识点

纤芯、包层、光纤折射率、光强分布、近场测量

三、涉及课程

光纤通信原理、光纤通信技术、光纤通信器件、光纤光学、光电子技术、光电检测

四、实验内容

1、近场测量仪的放大率校准实验

2、光纤几何参数测量实验

（1）纤芯直径测量实验

（2）包层直径测量实验

（3）纤芯和包层不圆度测量实验

（4）纤芯和包层的同芯度测量实验

3、光纤折射率分布曲线测试实验

4、光纤光强分布现象观测实验

五、实验配置

光纤几何参数测试光源、近场测量仪、千分表、物镜、目镜、光纤跳线、实验软件、实验讲义等。

备注：本实验系统可选配电脑，客户自行购买，亦可由我司代购，价格另计。
